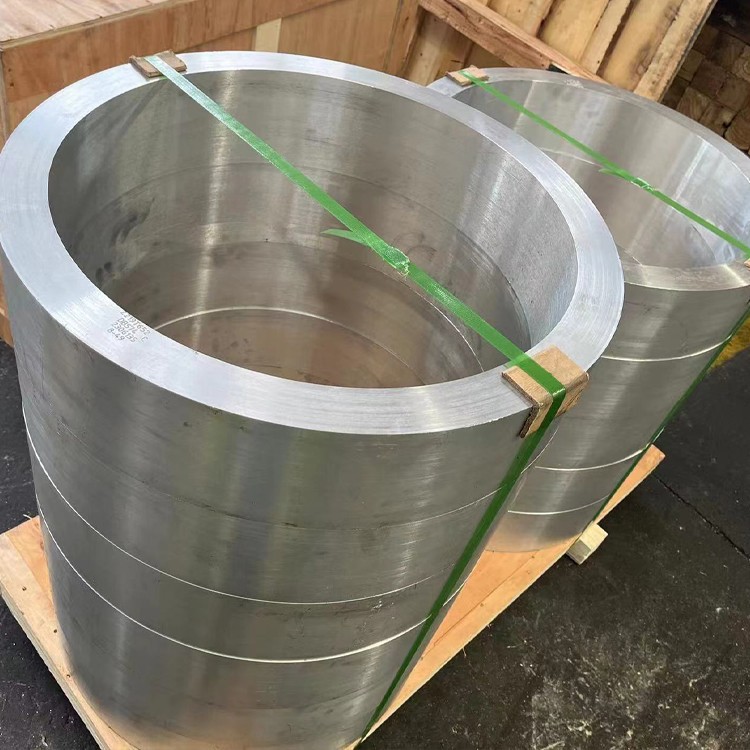

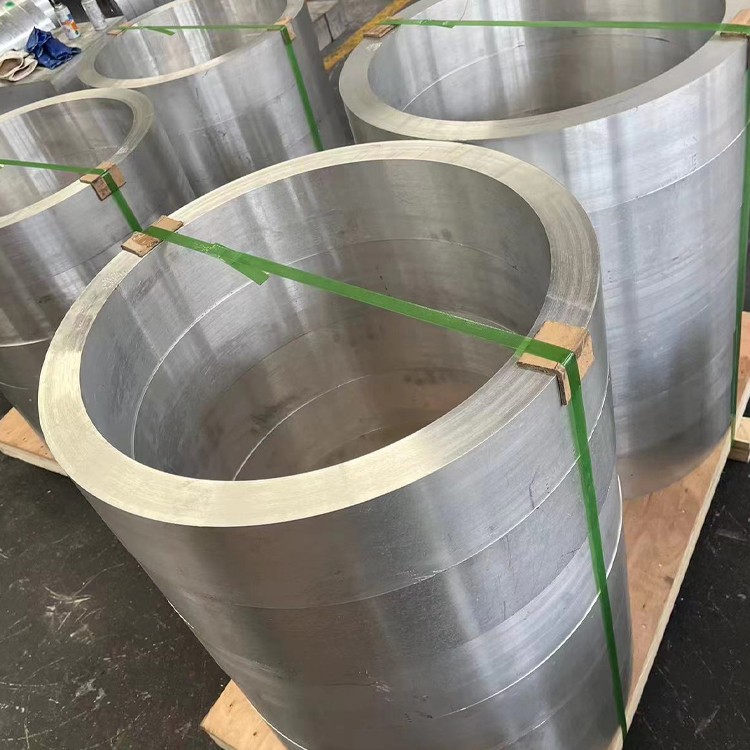

2A12 لوله جعلی آلومینیوم برای هوافضا

لوله جعلی آلومینیوم 2A12 از آلیاژ آلومینیوم 2A12 ساخته شده است ، که با استحکام و سختی زیاد آن مشخص می شود . این آلیاژ می تواند تحت عملیات حرارتی قرار گیرد تا بیشتر خصوصیات مکانیکی آن را تقویت کند.} به دلیل خاصیت مکانیکی عالی و عملکرد جوشکاری ، 2A12 از موارد مختلف آلومینیوم استفاده می شود.

ارسال درخواست

1. ترکیب مواد و فرآیند جعل هوافضا

2A12 (AA2124) لوله های جعلی هوافضا با مشخصات AMS 4157 ، ASTM B247 و MIL-T {7} مشخصات ، برای نسبت بهینه به وزن به وزن در اجزای مهم پرواز تدوین شده است:

شیمی:

مس (مس): 3.8-4.9 ((تقویت اولیه)

منیزیم (میلی گرم): 1.2-1.8 ٪ (سخت شدن بارش)

منگنز (منگنز): 0.30-0.9 ٪ (پالایش دانه)

ماده پایه:

آلومینیوم (AL): بیشتر از یا مساوی 92.5 ٪ (تعادل)

ناخالصی های کنترل شده:

آهن (آهن): کمتر یا مساوی با 0.30 ٪ حداکثر

سیلیکون (SI): کمتر یا مساوی با 0.50 ٪ حداکثر

روی (Zn): کمتر از یا مساوی با 0.25 ٪ حداکثر

تیتانیوم (TI): کمتر از یا مساوی با 0.15 ٪ حداکثر

پروتکل جعل دقیق:

قبل از گرم شدن:390-430 درجه تحت آرگون سپر

جعل ایزوترمال: 350-400 درجه ± 10 درجه

نسبت کاهش: 5: 1 حداقل

کنترل نرخ کرنش: 0.1-3 sec⁻

تراز جریان دانه: انحراف 5 درجه طولی

الزامات را فشار دهید: 12 ،000-40 ، {{2} ton هیدرولیک

تهویه حرارتی پس از پرواز: تساوی استرس در 250 درجه /2 ساعت

تأیید شده به NADCAP AC7102 برای بخشش های هوافضا با قابلیت ردیابی دیجیتالی کامل در هر استاندارد AS9100 .

2. عملکرد مکانیکی در سرویس هوافضا

دارایی	Forged T6 درجه حرارت	پایه اکسترود شده	معیار هوافضا
قدرت کششی نهایی	440-470 mpa	400-430 mpa	ASTM E8
قدرت عملکرد (RP0.2)	290-330 mpa	260-290 mpa	ASTM E8
کشیدگی (٪)	10-15%	7-12%	ASTM E8
چقرمگی شکستگی kic	38 MPa√m	32 MPa√m	ASTM E399
قدرت خستگی (10⁷)	145 MPa	120 MPa	ASTM E466
قدرت فشرده سازی	420 MPa	380 MPa	ASTM E9
پارگی استرس (100 ساعت در 100 درجه)	180 MPa	150 MPa	ASTM E139
قدرت تحمل	620 MPa	570 MPa	ASTM E238

نسبت ناهمسانگردی برتر (L/T =0.85)18-22} ٪ استحکام عرضی بالاتر در مقابل اکستروژن های معمولی در برنامه های Spar Wing .

3. عملیات حرارتی و کنترل ریزساختاری

هوافضا T6 درمان:

درمان راه حل: 495 درجه 5 درجه برای ساعت 21-2

کنترل جو:<20ppm oxygen

فرونشست: محلول پلی وینیل پیرولیدون (40 ٪ Conc)

Quench rate: >170 درجه در ثانیه در هسته

تثبیت: -55 درجه نگهدارنده کرایوژنیک/3 ساعت

پیری: 190 درجه /12HR + 160 درجه /10HR پیری دوتایی

ویژگی های ریزساختاری:

اندازه دانه: ASTM 8-9 (10-20 μm)

ساختار رسوب: فاز S '(al₂cumg) غالب

شدت بافت: 3.0-4.5 چند برابر تصادفی

چگالی جابجایی: 10 8 8/سانتی متر مربع

توزیع فاز:

ذرات al₂cu: 0.3-0.8 μm

ذرات al₂cumg: 20-50 nm

تبلور مجدد:<5%

4. دقت ابعاد درجه هوافضا

پارامتر	محدوده استاندارد	تحمل بحرانی پرواز	تنظیمات خاص
قطر بیرونی	20-450 mm	0.02 ٪ OD	مقطع بیضوی
ضخامت دیواری	1.5-25 mm	± 3 ٪ وزنی	دیوارهای ضخامت متغیر
طول	1-10 m	+0/-0.8 mm	بخش های حداکثر 15 متر
بی حسی	کمتر از یا برابر با 0.4 ٪	برای محرک ها کمتر یا برابر با 0.15 ٪	-
صمیمی	0.5 میلی متر در متر	0.1 میلی متر در متر (خطوط هیدرولیک)	-
دیواره	کمتر از یا برابر با 0.3 ٪ TIR	کمتر از یا مساوی با 0.1 ٪ TIR (سیستم های سوخت)	-

روشهای تولید هوافضا:

فرفری برای بخش های دیواره نازک

تشکیل جریان ماندل

جعل مطبوعات ایزوترمال

یکپارچه سازی فلنج نورد حلقه

شکل گیری فوق العاده برای شکل های پیچیده

5. دوام محیطی در شرایط پرواز

محیط	رتبه عملکرد	معیارهای تخریب	سیستم های کاهش
دوچرخه سواری ارتفاع	عالی	<0.001% dimensional change	منفعل در هر AMS 2470
مایع هیدرولیک	کلاس A	فرسایش 0.05 میلی متر در سال	اکسیداسیون الکترولیتی پلاسما
غوطه وری سوخت جت	خوب	افزایش وزن<0.5 mg/cm²/yr	آبکاری نیکل الکترول
دوچرخه سواری حرارتی	عالی	Δcte با کامپوزیت ها مطابقت دارد	موانع حرارتی درجه بندی شده
شرایط بستنی	خوب	بدهی خستگی<8%	پوشش های ضد پیاز

افزایش سطح:

آنودایزاسیون اسید کرومیک: 8-15 ضخامت میکرومتر

TIODIZE® درمان: روان کننده فیلم جامد

HVOF WC-10} CO: 1200 HV50 Protection

آب بندی هرمتیک: لایه های Sio₂ با بخار

6. ماشینکاری برای اجزای هوافضا

عمل	مشخصات ابزاری	پارامترها	برنامه های کاربردی هواپیما
کسل کننده دقیق	کاربید با روکش الماس	180-250 m/min ، 0.05mm/rev	سیلندرهای دنده فرود
5- آسیاب محور	ابزارهای sialn nano-composite	500-700 m/min	اتصالات دنده بال
حفاری اسلحه	کاربید خنک کننده	30-50 m/min	ریل های تزریق سوخت
سنگ زنی نخ	چرخ های CBN	10-15 m/min	نخ های سوار موتور
چاک دهنده	ابزارهای فرم PCD	80-120 m/min	درگاه های منیفولد هیدرولیک

مزایای ماشینکاری:

پایان سطح: ra0.1-0.4 μm قابل دستیابی

بهبود کرایو کاری:

عمر ابزار: +250 ٪

استرس باقیمانده: مشخصات فشاری

قابلیت EDM: پایدار با الکترودهای مس تونگستن

ثبات بعدی: 0.005 میلی متر در متر بعد از ماشینکاری

{0}}} فناوری پیوستن به هوا

پارامترهای جوشکاری اصطکاک:

طراحی ابزار: شانه پیمایش شده WC-Co

چرخش: 600-900 RPM

Traverse: 80-200 mm/min

نیروی پایین: 12-20 kn

کیفیت جوش:

راندمان UTS: 95 ٪ فلز والدین

عملکرد خستگی: 90 ٪ مواد پایه

روش های پیوستن جایگزین:

جوش پرتو لیزر:

قدرت: 4-6 kW

سرعت: 2-5 m/min

محافظ: پرده گاز هلیوم

پیوند چسب:

فیلمهای پلی آمید اپوکسی: برش 25 مگاپاسکال با 150 درجه

Prep Surface: درمان ژل

چفت مکانیکی:

HI-Lite® Collars:160-} ksi قدرت برشی

سیستم های لاکبولت: مقاومت در برابر لرزش در 2000 هرتز

8. خصوصیات فیزیکی برای سیستم های پرواز

دارایی	ارزش	اهمیت هوافضا
تراکم	2.78 گرم در سانتی متر مربع	30 ٪ سبک تر از تیتانیوم
cte (20-150 درجه)	22.7 میکرومتر در متر درجه	همسان با کامپوزیت های کربن
هدایت حرارتی	138 W/m·K	راندمان خنک کننده هواپیمایی
مقاومت الکتریکی	44 nΩ·m	اثربخشی محافظ EMI
مدول الاستیک	73 GPA	بهینه سازی فلکس بال
ظرفیت میرایی	0.003	میرایی ارتعاش
حساسیت مغناطیسی	0.72×10⁻⁶	عدم مداخله با سنسورها
چقرمگی کرایوژنیک (درجه-196 درجه)	42 MPa√m	سازگاری سیستم LH2/LOX

9. تأیید کیفیت و صدور گواهینامه هوافضا

ارزیابی غیر مخرب:

آرایه آرایه UT: پروب های 15MHz (نقص 0.3 میلی متر)

توموگرافی اشعه ایکس: وضوح وکسل 5μm

آرایه جریان ادی: تشخیص ترک 0.2 میلی متر

بازرسی ترموگرافی: وضوح زیرسطحی 2μm

نقشه برداری استرس باقیمانده: XRD با اندازه نقطه 10 میکرومتر

تست صدور گواهینامه:

آزمایش خستگی: قابلیت چرخه 10 درجه

تست خزش: 10 ،000 HR/150 درجه

SCC Threshold: >120 MPa در هر ASTM G47

مقاومت در برابر اشتعال: 25.853 سازگار

پیشی گرفتن:<1.0% TML, <0.1% CVCM per ESA ECSS

مصوبات صنعت:

مدیریت کیفیت هوافضا AS9100

فرآیند ویژه NADCAP AC7117 NDE

MIL-F-83142} صدور گواهینامه

تصویب تولید EASA 21G

انطباق ثبت نام ITAR

برنامه های هوافضا10.

از هوافضا اولیه استفاده می کند:

پیوندهای گشتاور دنده فرود

شفت های روتور هلیکوپتر

سیلندرهای محرک هیدرولیک

قوطی های پرتاب موشکی

خرپا های ساختاری فضاپیما

محفظه های کمپرسور موتور جت

آهنگ های فلپ بال

پیوندهای کنترل پرواز

بسته بندی و حمل و نقل:

بسته بندی فویل VCI مجهز به نیتروژن

ظروف کنترل شده توسط خشک کن

دست زدن به دستگیره نایلون

پروتکل های مونتاژ اتاق تمیز

محافظت از تقلبی AS6081
