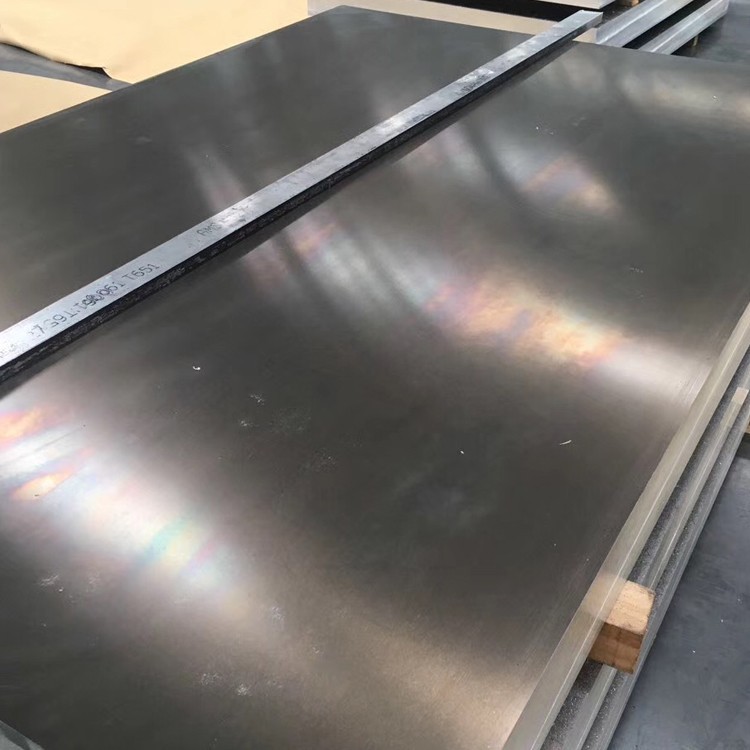

صفحه آلومینیومی 5083 H116

این آلیاژ آلومینیوم ضد زنگ زدگی بسیار پرکاربرد است ، که از مقاومت بالایی برخوردار است ، به خصوص مقاومت در برابر خستگی: انعطاف پذیری بالا و مقاومت در برابر خوردگی ، نمی تواند با عملیات حرارتی ، انعطاف پذیری خوب در حین سخت شدن کار نیمه سرد ، انعطاف پذیری کم در حین سخت شدن کار سرد ، مقاومت در برابر خوردگی خوب ، قابلیت جوشکاری خوب ، قابلیت ماشینکاری ضعیف تقویت شود و می توان آن را صیقل داد.

ارسال درخواست

1. فرآیند ترکیب و تولید مواد

5083 آلیاژ آلومینیوم (ASTM B209 ، EN 485 ، AMS 4027) یک آلیاژ AL-MG غیر قابل درمان است که برای مقاومت در برابر خوردگی شدید و جوشکاری طراحی شده است. دمای H116 ترکیب بهینه از مقاومت و مقاومت در برابر خوردگی استرس را فراهم می کند:

شیمی:

منیزیم (میلی گرم): 4. {1}} 9 ٪ (تقویت محلول جامد)

منگنز (Mn): {{0}. 4-1. 0 ٪ (پالایش دانه)

Chromium (cr): 0. 05-0. 25 ٪ (مقاومت در برابر خوردگی)

آهن (آهن): کمتر یا مساوی با 0. 40 ٪ حداکثر

Silicon (Si): کمتر از یا مساوی با 0. 40 ٪ حداکثر

ماده پایه:

آلومینیوم (AL): بیشتر از یا مساوی 94.5 ٪ (تعادل)

ناخالصی های کنترل شده:

مس (مس): کمتر یا مساوی با 0. 10 ٪ حداکثر

روی (روی): کمتر یا مساوی با 0. 25 ٪ حداکثر

تیتانیوم (Ti): کمتر از یا مساوی با 0. 15 ٪ حداکثر

فرآیند تولید پیشرفته:

ریخته گری مستقیم: 680-720 درجه دمای ذوب

همگن سازی: 550 درجه برای ساعت 1}} ساعت

نورد داغ: کاهش در درجه {0}}

خنک کننده کنترل شده: نرخ خنک کننده ویژه<100°C/min

درمان تثبیت: 150-180 درجه برای 2-3 ساعت (H116 خاص)

نورد سرد: کاهش محدود<15% for surface quality

تراز کردن استرس: تراز تنش برای صافی

مجوز به DNV ، ABS و Lloyds استانداردهای دریایی را با قابلیت ردیابی کامل مواد ثبت می کنند.

2. خصوصیات مکانیکی حالت دمای H116

دارایی	حداقل	معمولی	معیار آزمون	اهمیت کاربرد دریایی
قدرت کششی نهایی	275 MPa	300-340 mpa	ASTM B557	بیش از نیازهای ساختار دریایی است
قدرت عملکرد (RP {0}}}. 2)	175 MPa	215-230 mpa	ASTM B557	قدرت را در دماهای پایین حفظ می کند
کشیدگی (سنج 50 میلی متر)	12%	16-20%	ASTM B557	انعطاف پذیری عالی برای شکل گیری
قدرت برشی	185 MPa	210-230 mpa	ASTM B831	70 ٪ از مقاومت کششی
بازده فشاری	175 MPa	200-215 mpa	ASTM E9	یکپارچگی ساختار بدنه
قدرت خستگی (10⁷)	120 MPa	140 MPa	ASTM E466	برتر در محیط های شور
سختی (برینل)	75 HB	85 HB	ASTM E10	از طریق ضخامت سازگار است
سختی ضربه (درجه {0}} درجه)	25 J	30 J	ASTM E23	قابلیت عملیات قطب شمال
سختی شکستگی	40 مگاپیکال	45 مگاپیکسل	ASTM E399	تحمل ترک بحرانی

3. کنترل و تثبیت ریزساختار

پردازش خاص H116:

کاهش کار سرد: 10-15 ٪ حداکثر

درمان تثبیت:

دما: 150-180 درجه

مدت زمان: 2-3 ساعت

خنک کننده: خنک کننده هوا کنترل شده

هدف:

جلوگیری از بارش فاز (al₃mg₂)

مقاومت در برابر خوردگی را حفظ کنید

ویژگی های مکانیکی را تثبیت کنید

خصوصیات ریزساختاری:

اندازه دانه: ASTM 5-6 (40-60 μm)

مراحل بین فلزی:

Al₆ (Mn ، Fe) پراکندگی

فاز ریز مهار شده است

چگالی جابجایی: 1-2 × 10 ⁰/cm²

بافت: بافت نورد ضعیف

کسر تبلور مجدد: 80-90 ٪

توزیع فاز: توزیع املاح یکنواخت

مقاومت در برابر خوردگی استرس بیش از {1}} ٪ از دمای H321 استاندارد است.

4. مشخصات و تحمل های بعدی

پارامتر	محدوده استاندارد	تحمل دریایی	تحمل تجاری
ضخامت	3-150 mm	±0.5%	±1%
عرض	1500-3500 mm	5 میلی متر	15 میلی متر
طول	3000-16000 mm	+10/-0 mm	+25/-0 mm
صافی	N/A	حداکثر 3 میلی متر در متر	حداکثر 7 میلی متر در متر
کامبر	N/A	حداکثر 1 میلی متر در متر	حداکثر 5 میلی متر در متر
وضعیت لبه	بریده شده	لبه ماشینکاری شده	برش پلاسما
زبری سطح	1. {1}} 5 میکرومتر RA	0. 8 میکرومتر Ra	3. 0 μm ra

قابلیت های خاص:

صفحات بزرگ: طول 4500 میلی متر عرض 20000 میلی متر طول

آزمایش اولتراسونیک: اسکن کامل صفحه در هر ASTM B209

فرمول وزن: ضخامت (میلی متر) × عرض (m) × طول (m) × 2. وزن {1}} وزن (کیلوگرم)

5. عملکرد مقاومت در برابر خوردگی

محیط	عمل	میزان خوردگی	معیار صنعت	روش های محافظت
غوطه وری دریایی	عالی	<0.001 mm/yr	ASTM G50	هیچ کدام لازم نیست
منطقه چلپ چلوپ	عالی	0. 002-0. 004 mm/yr	Norsok M001	بوی
جو صنعتی	عالی	0. 003-0. 005 mm/yr	ISO 9223	روکش پودری
کاویتاسیون آب دریا	خوب	<0.05 mm/yr	ASTM G32	پوشش HVOF
خوردگی استرس	عالی	بدون SCC در عملکرد	ASTM G47	هیچ کدام لازم نیست
سازگاری گالوانیک	خوب	جریان دو فلزی کم	ISO 8081	کیت های عایق

گزینه های تصفیه سطح:

آنودایزیک درجه دریایی: 25-50 μm

آلومینیوم اسپری حرارتی (TSA): 150-300 میکرومتر

سیستم های رنگ دریایی: ترکیبات تار اپوکسی/زغال سنگ

روکش فلزی ضد زنگ: پیوند انفجاری

تبدیل شیمیایی: فن آوری های بدون کرومات

6. خصوصیات ماشینکاری و ساخت

عمل	ماده ابزار	پارامترهای توصیه شده	یادداشت های برنامه های دریایی
برش پلاسما	الکترودهای حفام	400-600 a ، 100-250 ipm	جوش آماده آماده
برش واترجت	ساینده گارنت	0. 8-1 2 کیلوگرم در دقیقه ، 300 میلی متر در دقیقه	بدون اعوجاج haz
حفاری	مته های کاربید	vc =60-100 m/min ، fn =0. 15 mm/rev	طراحی خودکشی
آسیاب کردن	درج PCD	vc =1000-1500 m/min	پایان سطح بالا
تشکیل دهنده	ترمزهای مطبوعاتی	حداقل شعاع 3t (t=ضخامت)	قابلیت تشکیل سرد

مزایای ساختگی:

قابلیت جوشکاری: عالی بدون پیش گرم

توانایی کار سرد: حداکثر 15 ٪ کرنش

جوشکاری تعمیر: بدون تخریب

شکل پذیری: عالی در حالت آنیل شده

قابلیت سنگ زنی: پوشیدن ابزار کم

پولیش: پایان آینه را می پذیرد

7. جوشکاری و پیوستن به فناوری

فرآیندهای جوشکاری توصیه شده:

جوش قوس فلزی گاز (GMAW):

سیم: ER5183 ، ER5356 یا ER5556

محافظ: آرگون یا AR/او مخلوط

جوش زدن اصطکاک (FSW):

پارامترها: 600-800 rpm ، 150-300 mm/min

نسبت قدرت: {0}}} ٪ فلز پایه

جوش لیزر:

قدرت: 4-8} لیزر فیبر kW

سرعت: 2. {1}} m/min

جوش گل میخ:

نوع تخلیه خازن

مشخصات طراحی مشترک:

اتصالات باسن: 60-70 درجه شامل زاویه

جوش فیله: طول 6 میلی متر طول پا

Double-Sided Welds: Preferred for >ضخامت 10 میلی متر

دمای بینش:<90°C maintained

8. خصوصیات فیزیکی برای طراحی دریایی

دارایی	ارزش	اهمیت کاربرد دریایی
تراکم	2.66 گرم در سانتی متر مربع	محاسبات شناوری
دامنه ذوب	570-640 درجه	حاشیه ایمنی در برابر آتش سوزی
هدایت حرارتی	117 W/m·K	برنامه های مبدل حرارتی
هدایت الکتریکی	29 ٪ IACS	سیستم های الکتریکی کشتی
ظرفیت گرمای خاص	900 J/kg · k	مدیریت حرارتی در موتورها
مدول	70 GPA	سفتی ساختاری
cte (20-100 درجه)	23.8 ×10⁻⁶/K	طرح مشترک انبساط
نفوذپذیری مغناطیسی	1.000022	سازگاری Degaussing
مقطع نوترون حرارتی	0. 22 انبار	برنامه های دریایی هسته ای

9. کنترل و صدور گواهینامه

پروتکل آزمایش:

تجزیه و تحلیل شیمیایی: OES برای هر ذوب

آزمایش مکانیکی: هر صفحه آزمایش شده

آزمایش خوردگی:

ASTM G67: آزمایش از دست دادن توده اسید نیتریک

ASTM G66: تست دارایی برای -phase

تست Exco در هر ASTM G34

روشهای NDT:

اولتراسونیک در هر سطح A ASTM B594

رادیوگرافی برای جوشکاری

آزمایش نشت مخازن

معاینه کلان/میکرو: تجزیه و تحلیل ساختار دانه

گواهینامه های بین المللی:

طبقه بندی دریایی: ABS ، DNV ، LR ، BV

کدهای کشتی فشار: بخش ASME VIII

استانداردهای خارج از کشور: Norsok M -120/m -121

مشخصات نظامی: mil-dtl -24441

استانداردهای بین المللی: EN 1090 EXC3/4

گواهینامه های جوشکاری: ISO 3834-2

انطباق NACE: MR0175/ISO 15156

10. کاربردهای صنعتی و هندلینگ

برنامه های اولیه دریایی:

بدنه ها و روبنا کشتی

عرشه های سکوی دریایی

مهار حامل LNG

مخازن آب بالاست

پوسته های فشار زیر دریایی

عرشه های فرود هلیکوپتر

سیستم های رانش دریایی

اجزای گیاهی نمک زدایی

پروتکل کنترل و ذخیره سازی:

دمای ذخیره سازی: 10-40 درجه

کنترل رطوبت:<60% RH

الزامات انباشت:

فاصله های چوبی هر 500 میلی متر

حد ارتفاع پشته: 1.2 متر

حفاظت از سطح:

فیلم PE مقاوم در برابر اشعه ماورا

کاغذ VCI درگیری

تجهیزات بلند کردن:

بالابرهای خلاء پد گسترده

تیرهای پخش کننده غیر مغناطیسی

آستین های محافظت از لبه

مشخصات حمل و نقل:

بسته بندی ساحلی

واحدهای خشک کن در ظروف

سازگاری کانتینر ISO

پوشش ضد آب

سیستم های گهواره تخصصی

شاخص های شوک برای قطعات حساس
